放水电磁阀产品规格书

产品名称:1、常闭放水电磁阀;2、常开放水电磁阀。
  产品型号:
  1.1平行单通FPDF系列、双通FPSF系列、三通FP3F系列、四通FP4F系列;
  1.2垂直单通FCDF系列、双通FCSF系列、三通FC3F系列;
  2.1平行单通FPDFK系列;
  2.2垂直单通FCDFK系列。
  一、本产品性能稳定、坚固耐用、安全可靠、灵敏度高、质量保证、外形美观。
  二、主要技术指标:
  1.使用环境海拔高度不超过2500米;大气压力86~106KPa;
  2.环境温度+1℃~+45℃;水温度0℃~ +100℃;存贮和运输温度-30℃~ +60℃;
  3.防护等级IP00;相对湿度≤95%;
  4.工作参数:
  (1)额定工作电压:直流DC6V、DC9V、DC12V、DC24V、DC36V、DC110V、DC220V;交流AC6V、AC9V、AC12V、AC24V、AC36V、AC110V、AC220V等(生产线上检测用电压下浮15%);功率等级:4W、5W、6W、7W、8W等;
  (2)工作电流:

序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)



序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)

1

DC12V 4W

0.33

36±0.9

2

AC9V 5W

0.43

10±0.5

3

DC12V 4.5W

0.39

31±0.8

4

AC12V 4W

0.37

16.3±0.4

5

DC12V 5W

0.42

27±0.7

6

AC12V 5.5W

0.43

15.5±0.4

7

DC12V 6W

0.52

23.5±0.6

8

AC24V 4.5W

0.2

54.4±1.4

9

DC12V 7W

0.58

20±0.5

10

AC110V 4.5W

0.04

1.2±0.05k

11

DC24V 5W

0.21

116±2.9

12

AC220V 4.5W

0.02

4.6±0.20k

放水电磁阀产品规格书
  (3)工作压力(开阀口径为Φ9.5mm):4W为0~350mm水柱、5W为0~400mm水柱、6W为0~500mm水柱;
  (4)工作寿命:采用进口不锈钢弹簧和优质材料,正常工作不少于20万次(按每天工作100次算,寿命超过五年);

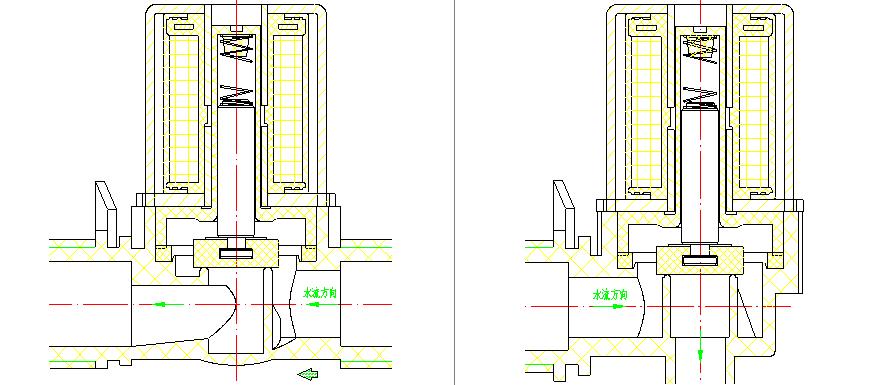

  三、单通放水电磁阀示意图:
  (1)平行式:                                                  (2)垂直式:

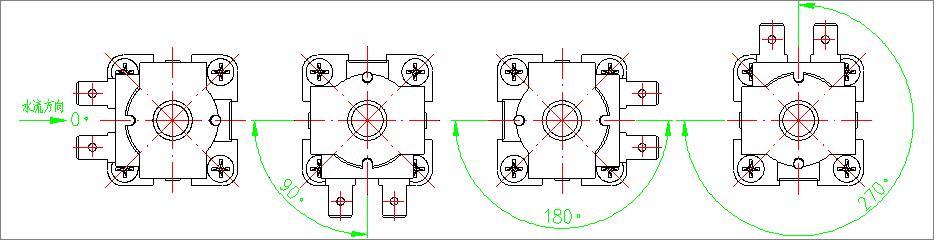

(2)插线端子方向(指俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度,可根据客户使用要求而定):分别有0°、90°、    180°、270°;




  四、产品贮运和注意事项:贮存于通风良好而且没有腐蚀性物质的地方,不应掉地和雨雪淋袭。
