常闭式安全放水电磁阀产品规格书

产品名称:常闭式安全放水电磁阀
  产品型号:平行式FPDFA系列、垂直式FCDFA系列;
  一、本产品性能稳定、坚固耐用、安全可靠、灵敏度高、质量保证、外形美观。
  二、主要技术指标:
  1、使用环境海拔高度不超过2500米;大气压力86~106KPa;
  2、环境温度+1℃~+45℃;水温度0℃~ +100℃;存贮和运输温度-30℃~ +60℃;
  3、防护等级IP00;相对湿度≤95%;
  4、工作参数:
  (1)额定工作电压:直流DC12V(生产线上检测用电压下浮15%);功率等级:7W;
  (2)工作电流:


序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)



序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)

1

DC12V 7W

0.58

20±0.5

  (3)工作压力:0~700mm水柱(实际水流方向与阀体上的箭头方向相反);
  (4)本产品具有安全阀的功能。
  (5)工作寿命:采用进口不锈钢弹簧和优质材料,正常工作不少于20万次(按每天工作100次算,寿命超过五年);

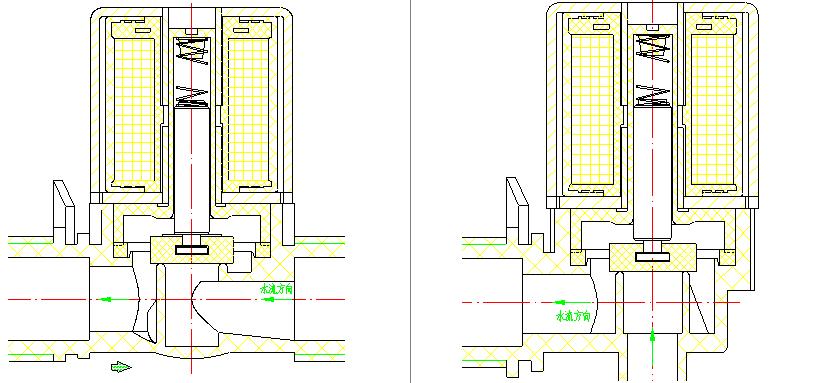

  三、单通安全放水电磁阀示意图:
  (1)平行式:                                                       (2)垂直式:

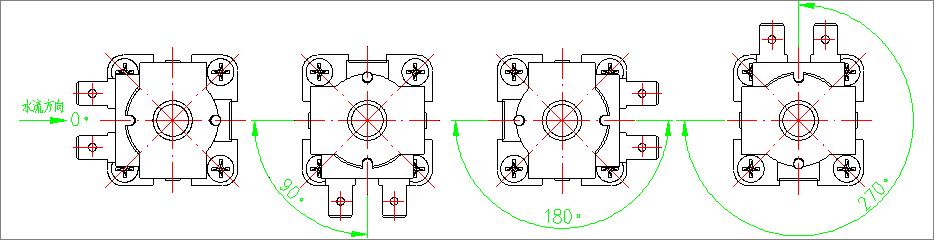

(2)插线端子方向(指俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度,可根据客户使用要求而定):分别有0°、90°、    180°、270°;



  四、产品贮运和注意事项:贮存于通风良好而且没有腐蚀性物质的地方,不应掉地和雨雪淋袭。
