螺纹阀产品规格书

产品名称:螺纹阀。
  产品型号:
  1.平行单通LPDJ系列、双通LPSJ系列、三通LP3J系列;
  2.垂直单通LCDJ系列、双通LCSJ系列、三通LC3J系列;
  一、本产品性能稳定、坚固耐用、安全可靠、灵敏度高、质量保证、外形美观。
  二、主要技术指标:
  1.使用环境海拔高度不超过2500米;
  2.工作介质温度0℃~+60℃(丁腈橡胶);0℃~+100℃(硅橡胶);
  3.适用介质:水、气、油;
  4.工作参数:
  (1)额定工作电压:交流AC12V、AC24V、AC36V、AC110V、AC220V等(生产线上检测用电压下浮15%);功率等级:5W等;
  (2)工作电流:

序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)



序号

额定工作电压(V)、功率(W)

额定工作电流(A)

直流电阻(20℃)(Ω)

1

AC12V 5W

0.43

15.5±0.4

2

AC24V 5W

0.2

54.4±1.4

3

AC110V 5W

0.04

1.2±0.05k

4

AC220V 5W

0.02

4.6±0.20k

  (3)工作压力:0.02~0.8MPa;能承受静压力不低于2.0Mpa;
  (4)工作寿命:采用进口不锈钢弹簧和优质材料,正常工作不少于20万次(按每天工作100次算,寿命超过五年);

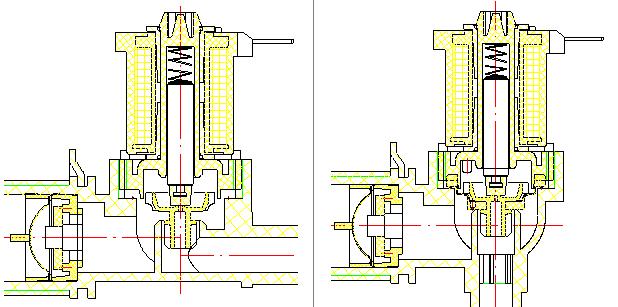

  二、单通进水阀示意图:
  (1)平行式:                                                    (2)垂直式:

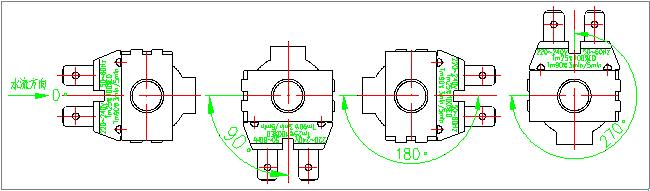

  (2)插线端子方向(指俯视线圈,以线圈中心为原点,电磁阀进水口轴线与端子之间逆时针相对角度,可根据客户使用要求而定):分别有0°、90°、    180°、270°;



  三、产品贮运和注意事项:贮存于通风良好而且没有腐蚀性物质的地方,不应掉地和雨雪淋袭。
